Настройка импульсной сварки в аргонодуговых аппаратах FUBAG - Сравнение
Содержание
- Как настроить импульсный режим TIG аппарата
- Сравнение результата импульсной и обычной сварки
- Советы для работы в режиме импульсной сварки
Импульсный режим тиг сварки - одна из важнейших функций аргонодугового аппарата. Механизм режима довольно прост – в течение сварочного цикла ток сварки меняется от максимального (ток импульса) до минимального (ток паузы) значения с определенной частотой. Это существенно облегчает процесс на малых токах, обеспечивает устойчивость дуги, минимизирует коробление металла и перегрев.
Сварка в импульсном режиме ведется на постоянном и переменном токе. Чаще всего ее применяют для металлов небольших толщин или в том случае, если процесс проводится без присадочного прутка. Правильная настройка гарантирует высокое качество сварного шва.
Как настроить импульсный режим TIG аппарата
Значения импульсного режима зависят от вида и толщины металла. Рекомендуемые параметры приведены в таблице ниже. Обратим внимание на то, что эти значения – базовые. Они требуют дополнительной настройки. Для каждого металла и вида соединения оптимальные параметры подбираются опытным путем.
Таблица. Параметры импульсной сварки в зависимости от вида и толщины металла
Вид металла |
Толщина металла, мм |
MAX сила тока, А |
MIN ток, А |
Частота импульса, ГЦ |
Баланс импульса, % |
Стальные сплавы |
0,8 |
30 - 40 |
10 - 20 |
20 - 40 |
20 - 30 |
1,0 |
40 - 50 |
15 - 20 |
5 - 15 |
20 - 40 |
|
2,0 |
70 - 90 |
35 - 50 |
2-20 |
30 -50 |
|
Алюминий |
2,0 |
60 - 80 |
30 - 40 |
2 - 20 |
20 - 40 |
3,0 |
110 - 130 |
50 - 60 |
1 - 5 |
30 - 60 |
|
4,0 |
130 - 150 |
70 - 80 |
1 - 10 |
30 - 60 |
Сравнение результата импульсной и обычной сварки
В качестве примера возьмем аргонодуговой аппарат FUBAG 200 DC Pulse. При помощи данного оборудования мы будем сваривать нержавеющую сталь толщиной 1-2 мм. Для чистоты эксперимента сначала мы воспользуемся импульсной сваркой, а затем перейдем в обычный режим. После этого сравним полученные результаты.
Для перевода сварочного аппарата TIG в режим импульсной сварки делаем следующее:
Максимальное значение выставляем на 60 А.
Минимальное значение выставляем на 30 А.
Частоту импульса устанавливаем на 1-2 ГЦ (таким образом, токи будут чередоваться 1-2 раза в секунду).
Последним выставляем баланс импульса 40% (первый ток – 40%, второй – 60%).
Благодаря удобному интерфейсу TIG-аппарата FUBAG 200 DC Pulse настройка занимает минимальное количество времени.
Что же мы получили в итоге? При импульсной сварке получается красивый необычный шов с «чешуйчатой» структурой.

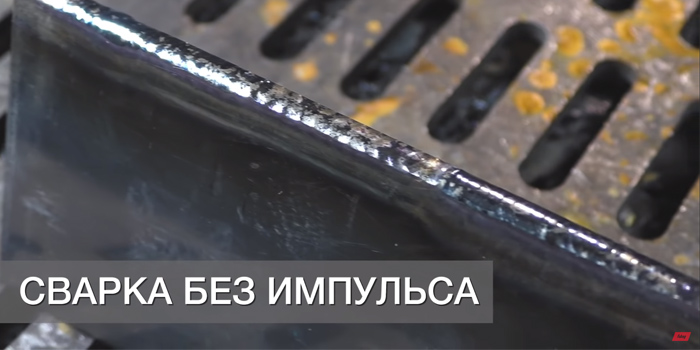

Что же касается обычного режима, то здесь шов ровный.
Советы для работы в режиме импульсной сварки
Если в непосредственной близости от зоны сварки находятся электронные устройства, то стоит отключить HF поджиг.
Заваривая кратер, не останавливайте горелку, а продолжайте перемещать ее.
После гашения дуги не убирайте горелку из зоны сварки, пока не закончится продувка газа.
При установке керамики лучше выбрать чуть больший диаметр от рекомендованного.
При работе на открытом воздухе обязательно защищайте зону сварки от сквозняков.
|
